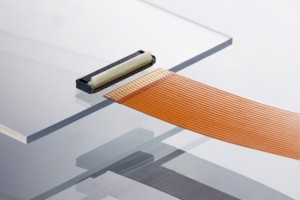

0.25mm上面接触タイプFPCコネクター・503300シリーズ
2013年4月25日 – 世界トップクラスのコネクターメーカーである米モレックス社の日本法人・日本モレックス株式会社（本社：神奈川県大和市、社長：廣川克巳）は、同社の0.25mmピッチFPCコネクター製品群に、新しく上面接触タイプの「503300シリーズ」をラインアップした。
503300シリーズは、独自の可動式接点構造を採用することでFPCケーブルの上下引き回しにも接点が追従し、より確実な電気接触維持とFPCケーブル保持力を実現する。FPCケーブル挿入構造にはZIF（Zero Insertion Force）構造を採用し、FPCケーブルの挿入時に曲げや損傷を与えることなく、スムーズな挿入が可能である。
本シリーズは業界標準の0.20mm厚FPCに対応しており、モレックスの他の0.25mmピッチFPCコネクターと同じフットパターンとFPCケーブルのピッチ公差に対応している。これにより、基板パターンを変えることなく他の0.25mmピッチ製品の検討および選定が可能となる。他の0.25㎜ピッチFPCコネクターには、下面接触タイプの502078と、同じく下面接触タイプでスタンドオフタイプの503320シリーズがある。
0.25mm上面接触タイプFPCコネクター・503300シリーズの主な特徴
- 可動式接点構造設計による、安定した電気接触
- ZIF構造により、ケーブル挿抜がスムーズ
- コンパクトな全体寸法により、省スペース化に寄与
- モレックスの全ての0.25mmピッチFPC用コネクターは、FPCパターンとピッチ交差およびフットプリントパターンが同じため、レイアウト変更へ柔軟に対応
本コネクターの用途はスマートフォンや携帯電話をはじめ、タブレットPC、カーオーディオ、デジタルカメラやビデオカメラ、ナビゲーション機器、携帯ゲーム機器など多岐にわたる。
詳しい情報は、弊社ウエブサイト http://www.molex.com/product/smt_ffc-fpc.html をご覧下さい。
